生产基地

概要

沉淀硬化型不锈钢是在具备不锈钢耐腐蚀性※1的同时,利用沉淀硬化(时效硬化)※2来提高强度的材料。尤其是在SUS631中,在退火(固溶化热处理)状态下,由于其为软的准稳定奥氏体相,因此与奥氏体型不锈钢一样可以承受复杂加工;在加工后通过沉淀硬化(热处理)可以提高强度,这是一种能够通过热处理获得加工性和高强度这两种相反特性的钢种。
我司能提供三种型号:SUS631 (17-7PH)、SUS632J1 (15-7PH) 以及 TOKKIN 350,可根据客户的用途和加工方式推荐合适的钢种。

※1 各系统的一般耐腐蚀性顺序为:奥氏体系>沉淀硬化系>铁素体系。
※2 沉淀硬化是指在固溶化热处理后,人工进行时效处理(沉淀硬化),本页面介绍的不锈钢600系列和马氏时效钢等都是代表性材料。

主要用途

隔膜、波纹管、簧片阀、带锯、金属钢网框架弹簧、各种弹簧

可以提供的形状・制造范围

制造范围

厚度: 0.030-3.0mm  ※根据钢种会有差异
宽度: 3.0-300mm  ※300mm以上时,请跟我们商量。
长度: 卷材或者长度2,000mm以下

钢种特性

SUS631
(17-7PH)
具有18-8不锈钢的优良性能,同时也是通过热处理而提高强度的沉淀(析出)硬化型钢种中最有代表性的一种。从经过固溶热处理得到的低硬度材料到经过强冷轧得到的高硬度材料,都可根据加工和用途要求进行各种热处理工艺,从而得到硬度仅次于高碳马氏体系列的淬火材料。
虽然在固溶热处理状态下具有弱磁性,但经过沉淀(析出)硬化处理后会显出相当强的磁性。
SUS632J1
(15-7PH)
SUS631在固溶热处理状态下虽然较软,仍能进行各种加工,但需做中间硬化处理。​
SUS632J1进行固溶热处理后在常温下较硬,之后的热处理只需经过一次析出(沉淀)硬化处理即可。变硬后的固溶热处理材由于含碳量较低,同时又具有韧性,因此可进行轻度加工。​
加工状态有固溶热处理态及压延态两种,压延态能达到较大的强度,但无法达到SUS631的强度。在所有的状态下此款材料都具有强磁性。
TOKKIN™ 350
[特金独有产品]
TOKKIN™350是Cr-Ni-Mo系列不锈钢。不但在熔体化处理状态及退火态下具有优良的加工性,通过热处理加工后,还会有很高的抗拉强度、屈服强度及反复疲劳强度。另外,由于添加了Mo,与其它沉淀硬化系列不锈钢相比,对硫酸、盐酸等药品的耐酸性及耐腐蚀性高,由于没有添加Al及Ti,同时也持有良好的焊接性。因此,在对寿命有高要求的波纹管,空调中使用的阀门,冷却装置中使用的隔板及手表零件等也在使用此材料。纹.

规格

如果没有特别指定的话,我们按照 JIS 标准生产产品。国外同等标准可供参考。

 您可以横向滚动查看。
钢种日本中国 GB美国欧盟规格国际规格其他
JIS
(规格号码)
标准号牌号UNSAISI/ASTMENISO
SUS631
(17-7PH)
SUS631
(G4313, G4305)
S5177007Cr17Ni7Al​S177006311.4568 X7CrNiAl17-7​
SUS632J1
(15-7PH)
SUS632J1
(G4313)
TOKKIN™ 350S35000633 AMS5548

化学成分

 您可以横向滚动查看。
钢种CSiMnPSCrNiMoFe其他
SUS631
(17-7PH)
0.09 max1.00 max1.00 max0.040 max0.030 max16.00-
18.00
6.50-
7.75
Bal.Al 0.75-1.5
SUS632J1
(15-7PH)
0.09 max1.00-2.001.00 max0.045 max0.030 max13.50-
15.50
6.50-
7.75
Bal.Cu 0.40-1.00
Ti 0.20-0.65
 TOKKIN™ 3500.07-0.110.50 max0.50-1.250.040 max0.030 max16.00-
17.00
4.00-
5.00
2.50-
3.25
Bal.N 0.07-0.13

物理性能

 您可以横向滚动查看。
钢种密度
[g/cm3
比熱
[J/(kg・K)]
电阻
[μΩ・cm]
杨氏模量
[GPa]
热膨胀系数
[×10-6/K]
导热率
[W/(m・K)]
熔点
[℃]
磁性
SUS631
(17-7PH)
7.814207920015.3
(0-100℃)
16.31414-1447虽然在固溶热处理状态下是非磁性的,但通过加工变成带有磁性的,在沉淀硬化处理后表现出相当强的磁性。
SUS632J1
(15-7PH)
7.7450210019610.9
(0-100℃)
15.9
(100℃)
有磁性
 TOKKIN™ 3507.924617920015.2
(25-100℃)
15.4
(100℃)

机械性能

SUS631(17-7PH)

 您可以横向滚动查看。
未加工状态沉淀硬化处理后
钢种状态调质硬度
[HV]
抗拉强度
[MPa]
延伸率
[%]
V字弯曲
0.5t
W字弯曲
1.0t
热处理符号硬度
[HV]
抗拉强度
[MPa]
屈服强度
[MPa]
SUS631
(17-7PH)
退火材BA, 2B200
max
1030
max
20
min
R90°
R90°TH1050345
min
1140
min
960
min
RH950392
min
1230
min
1030
min
C材1/2H350
min
1080
min
5 min1.5t R90°2.0t R90°CH380
min
1230
min
880
min
3/4H400
min
1180
min
450
min
1420
min
1080
min
H450
min
1420
min
530
min
1720
min
1320
min
EH480
min
1620
min
560
min
1900
min
1570
min

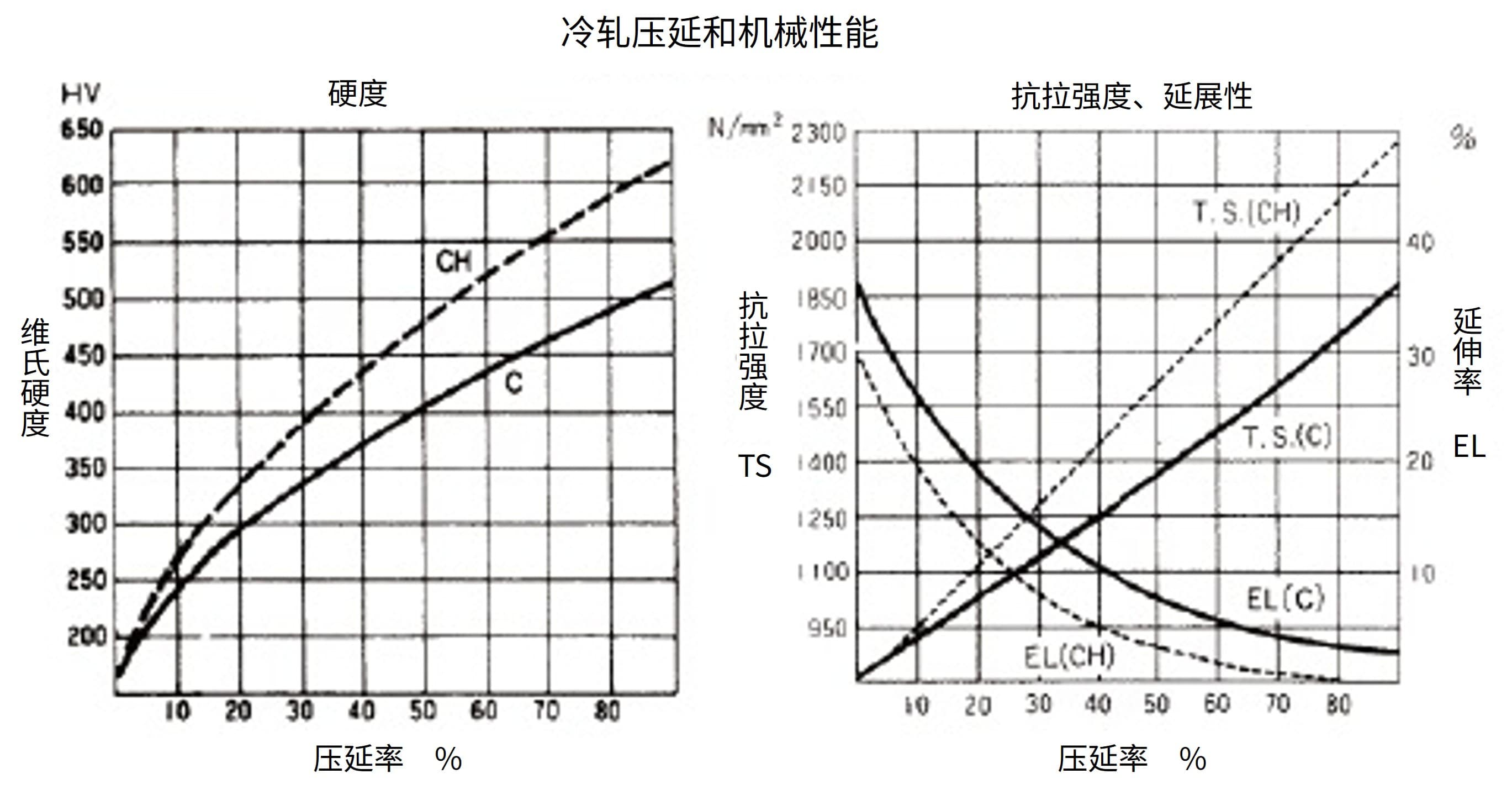

图 冷轧与机械性能(C材・CH材)
图 冷轧与机械性能(C材・CH材)

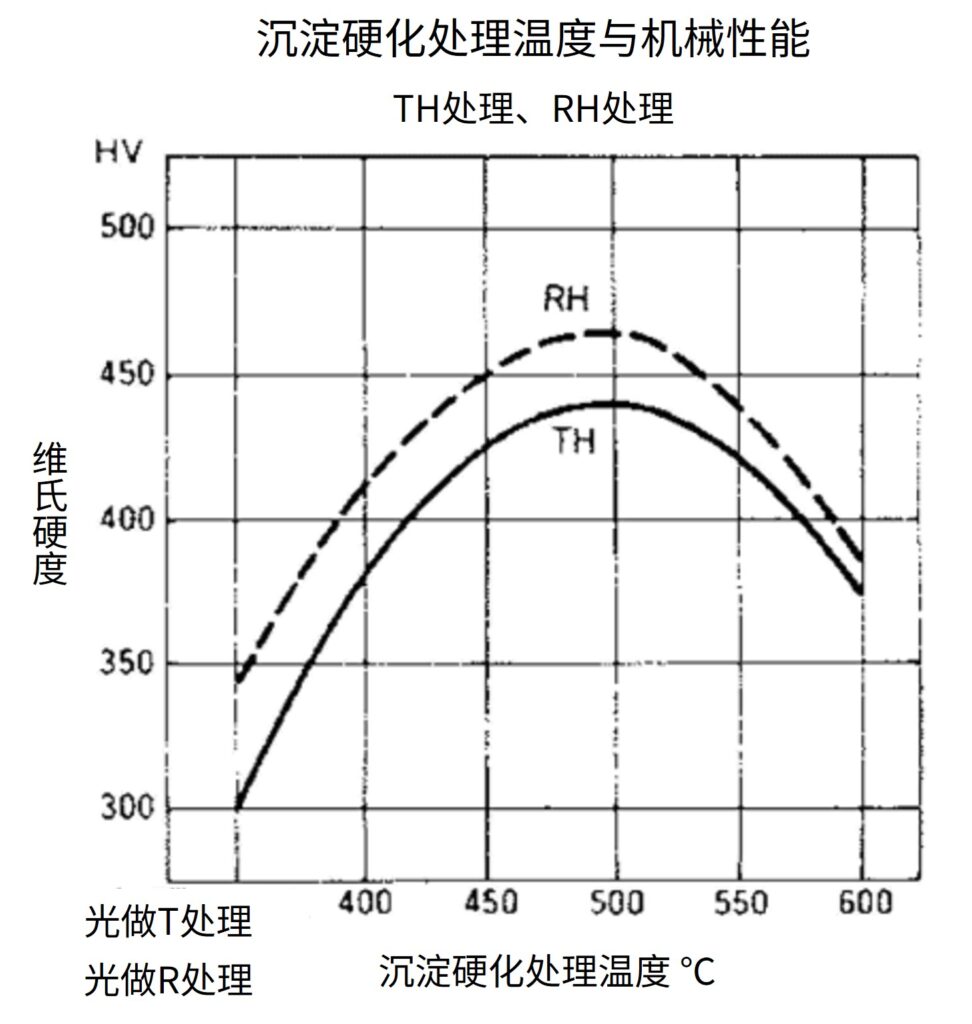

图 析出硬化处理温度与机械性能(TH材·RH材)
图 沉淀硬化处理温度与机械性能(TH材·RH材)

SUS632J1(15-7PH)

 您可以横向滚动查看。
未加工状态沉淀硬化处理后
钢种状态硬度
[HV]
屈服强度​
[MPa]
抗拉强度
[MPa]
硬度
[HV]
屈服强度​
[MPa]
抗拉强度
[MPa]
SUS632J1
(15-7PH)
1/2H350 max1200 min400 min1250 min1300 min
3/4H420 max1450 min480 min1500 min1550 min

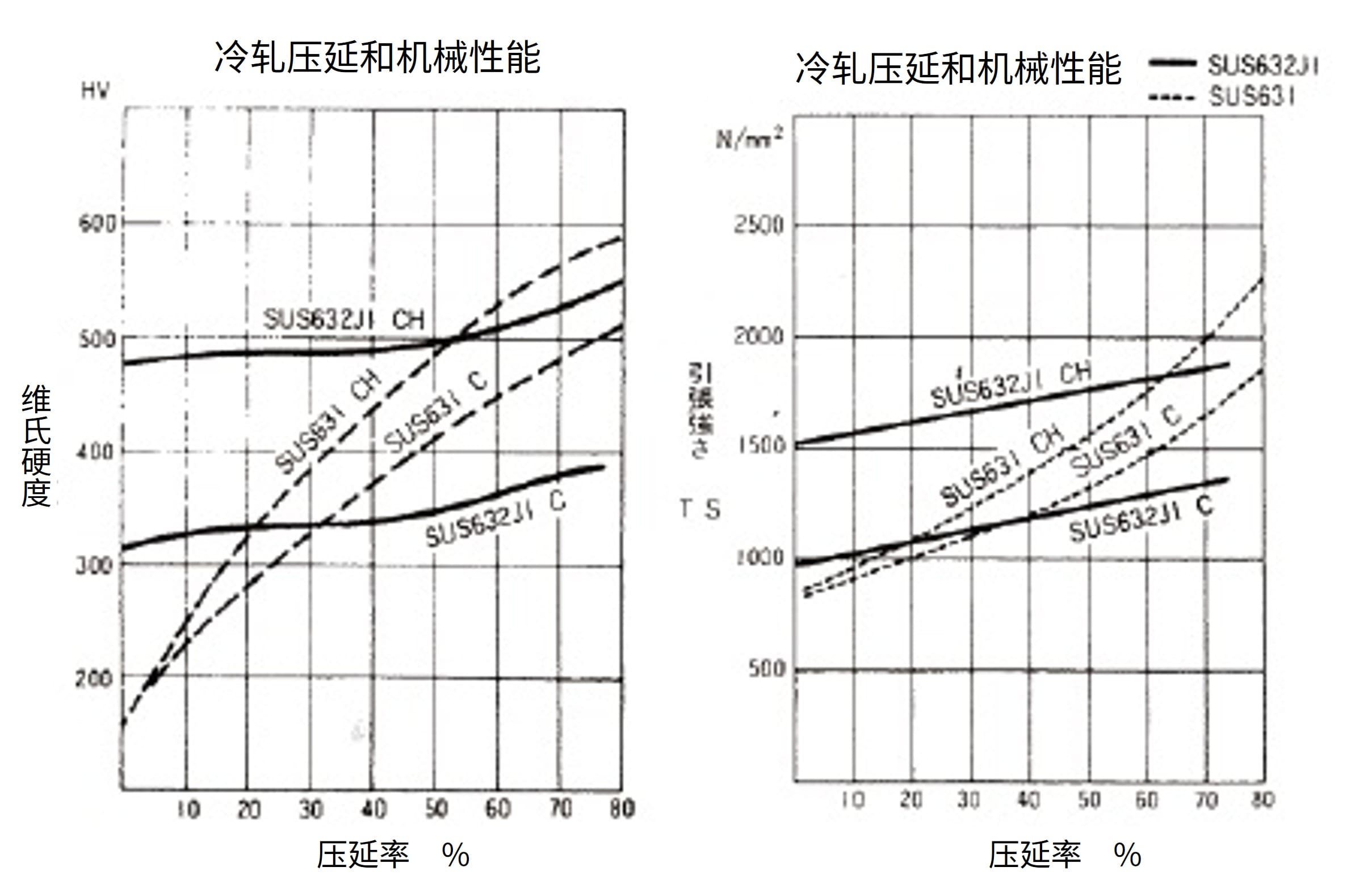

图 冷轧与机械性能(SUS631・SUS632J1)
图 冷轧与机械性能(SUS631・SUS632J1)

TOKKIN™ 350

 您可以横向滚动查看。
材质厚度退火状态(BA,2B)SCT850 状态
硬度
[HV]
屈服强度​
[MPa]
抗拉强度
[MPa]
延伸率
[%]
硬度
[HV]
屈服强度​
[MPa]
抗拉强度
[MPa]
延伸率
[%]
TOKKIN™ 3500.038 < t ≤ 0.051需要咨询1393 max641 max9 min需要咨询1276 min1034 min4 min
0.051 < t ≤ 0.127需要咨询1372 max627 max10 min需要咨询1276 min1034 min6 min
0.127 < t ≤ 0.254需要咨询1351 max614 max12 min需要咨询1276 min1034 min6 min
0.254 < t ≤ 0.508需要咨询1331 max600 max14 min需要咨询1276 min1034 min8 min

※如果满足拉伸试验值,硬度仅作为参考值。如果需要硬度标准,请与我们联系。

沉淀硬化处理

沉淀硬化指的是

固溶化热处理(固溶处理)之后,人工进行时效硬化(沉淀硬化),本页面所述的沉淀硬化型不锈钢(600系)和马氏体时效钢等是典型例子。

各钢种的沉淀硬化热处理方法如下。

SUS631(17-7PH)

SUS631 可以通过固溶热处理(退火)状态(A材)后,用以下三种方法之一进行硬化。

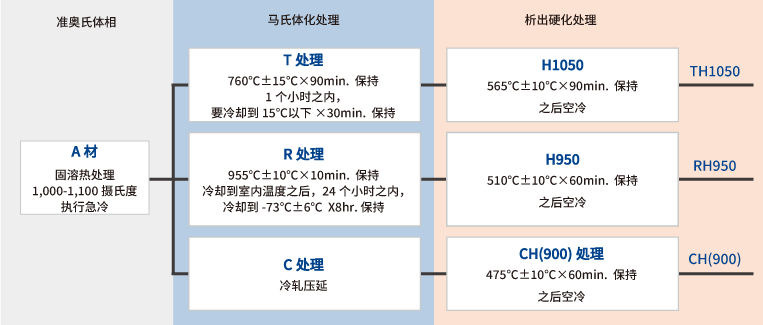

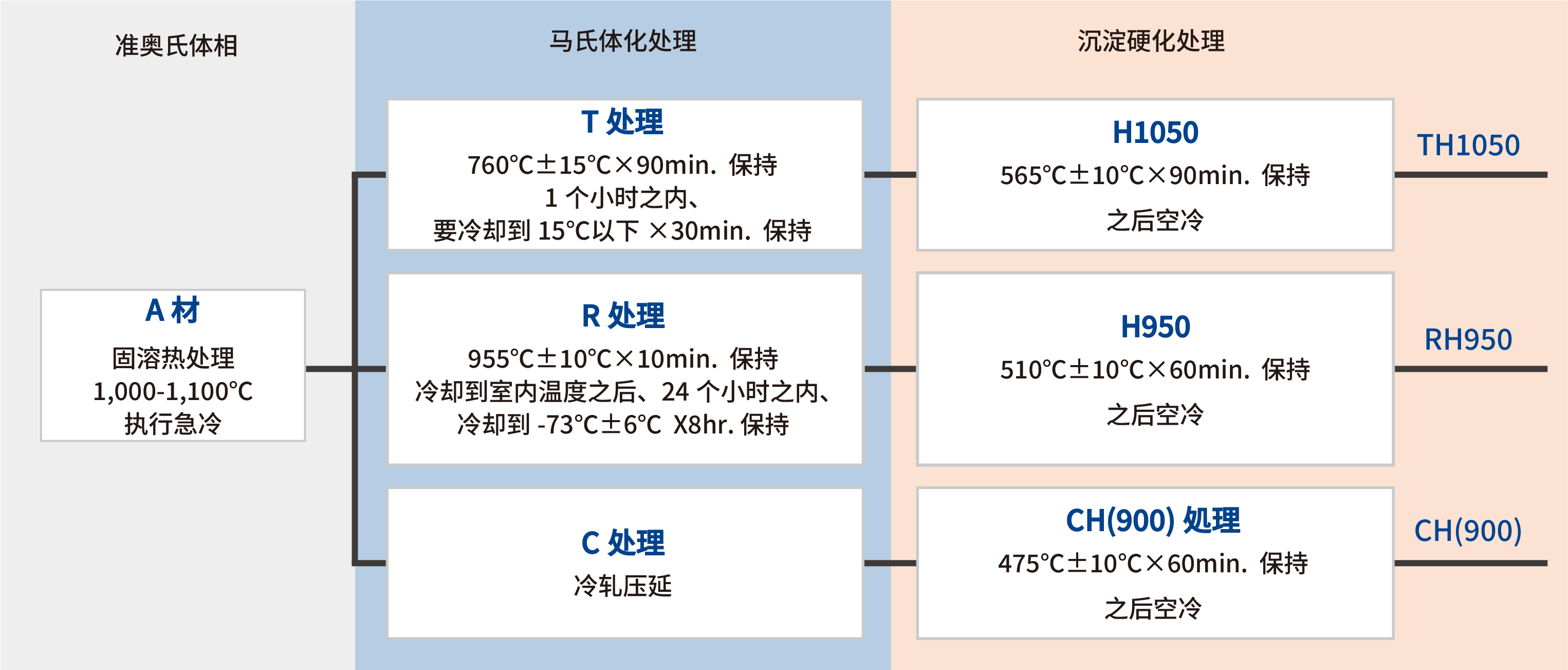

SUS631析出硬化处理

上段、中段的TH1050和RH950的处理通过两阶段热处理进行硬化。第一次的T处理和R处理是使准稳定奥氏体相的A材如同钢的淬火一样通过马氏体化进行的第一次硬化热处理;第二次的H处理则是促使该钢种的最大特点——沉淀硬化发生,从而完全硬化。
※仅在固溶化状态(A材)下进行H处理无法实现沉淀硬化。
※由于我司不具备TH、RH的硬化处理设备,因此这些热处理需要由客户自行完成。

下面的CH(900)处理,是用冷加工硬化代替热处理淬火处理的方式。我们公司通过冷轧加工完成适当的硬度并提供给客户。(C材)
因此,客户在使用时,只需再进行一次时效硬化热处理(H处理)即可。

TH、RH、CH末尾的数字表示沉淀硬化处理温度,以华氏度表示处理的分类。

SUS632J1(15-7PH)

SUS632J1 的沉淀硬化热处理条件如下:
480℃×保持 1 小时相比之下,
SUS631 需要中间硬化处理(马氏体化处理),而 SUS632J1 在任何状态下都可以通过一次热处理实现硬化。

TOKKIN™ 350

TOKKIN™ 350 为了从退火状态获得沉淀硬化的高强度,进行两种处理:将退火状态下的准稳定奥氏体组织转变为马氏体组织的一次硬化处理,以及完全硬化的沉淀硬化处理。
其温度条件如下图 SCT850 热处理条件所示。

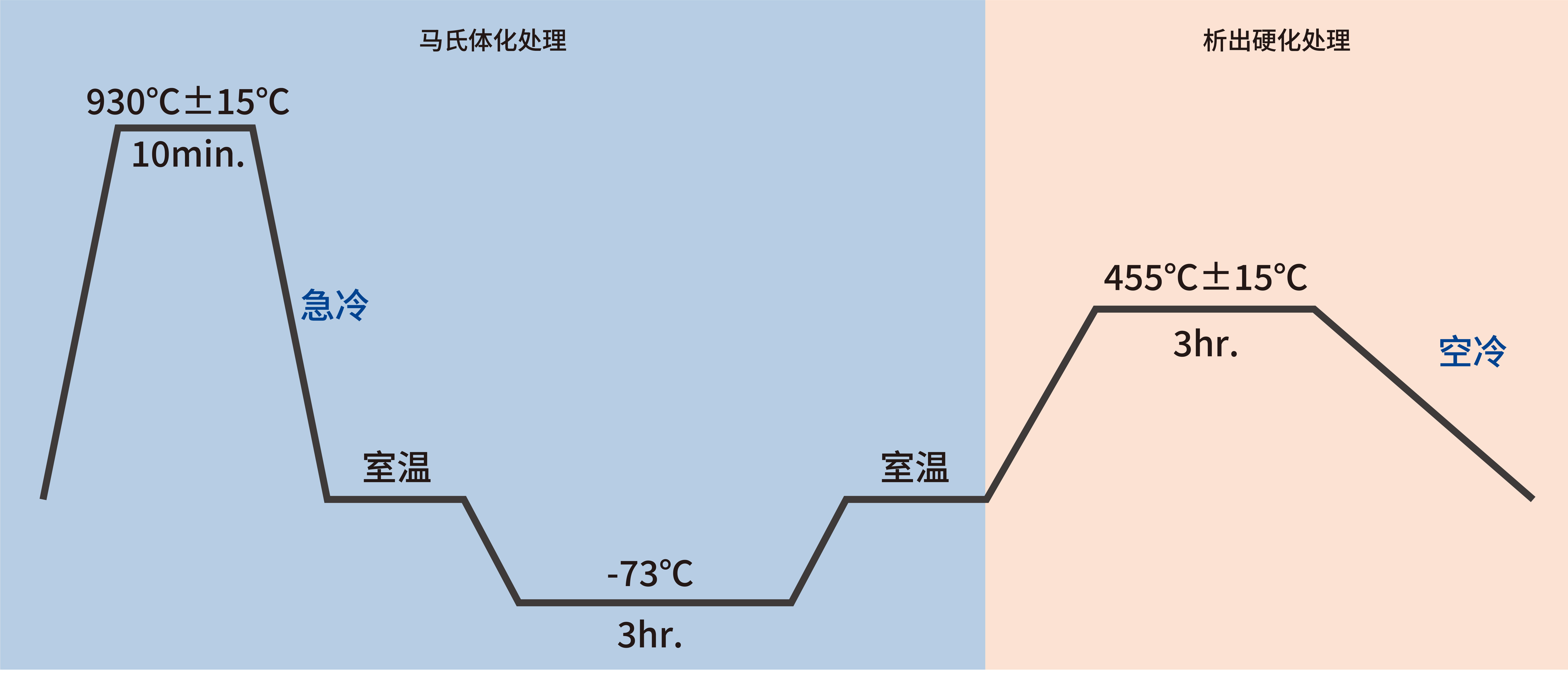

SCT850 热处理条件

热处理的注意事项

  1. 由于热处理温度相当高,建议尽可能在光亮气氛(真空、H2、N2、AX气体等)下进行处理。如果不可避免地出现着色,可采用以下方法去除氧化皮。
    • 低温氧化皮,如H处理: ① 10%盐酸→30%硝酸,或 ② 15%硝酸+2%氢氟酸(硝氢酸)高温氧化皮,
    • 如T处理、R处理: ① 苛性钠+30%硝酸钠熔盐→硝氢酸,或 ② 10%苛性钠+3%高锰酸钾煮沸溶液→硝氢酸
    • 除此之外,也可以通过机械抛光、喷砂、撞击等方法去除。
  2. R处理的低温冷却(亚零处理)可以通过以下方法轻松获得。
    • 将酒精或丙酮与干冰混合放入耐热容器中,可以得到接近-73℃的适宜温度。
    • 对于连续大量处理的情况,则使用制冷机。

钢种的差异

SUS631和SUS632J1的区别

  1. 冷轧率对硬度的提升有不同的影响。
    下图(左)“冷轧与机械性能”中显示了轧制率-硬度以及沉淀硬化后的硬度,SUS631 C(虚线)随着轧制率的提升,硬度也显著增加,而SUS632J1 C(实线)即使轧制率升高,硬度的提升也没有SUS631 C那么明显。SUS632J1即使不进行强冷加工也能获得一定的强度,并且冷加工引起的硬度提升较小,因此对于关心方向性或者需要成型性、冲压加工性能的人,推荐使用SUS632J1。

  2. 通过沉淀硬化热处理(H处理)产生的硬度增加量不同。
    当对SUS631的C材(冷轧材料)进行H处理(沉淀硬化热处理)时,即使在最大压延率下(压延率越高,H处理后的硬度增加量越大),硬度增加量也仅为约HV80~90,而SUS632J1则无论压延率如何,都能增加HV150以上。

    但是,对于SUS631,通过对A材(硬度低于HV200的软料)进行TH1050处理、RH950处理,可以显著提高硬度,因此如果需要复杂加工形状,建议使用SUS631的A材。

    然而,对于A材,在进行H处理之前必须先进行马氏体化处理(T处理、R处理),因此请注意热处理条件。

TOKKIN的优势

一般来说,沉淀硬化型不锈钢的流通量较少,但我们公司可以提供以下对应方案。

  1. 超薄箔
    板厚0.010~0.099mm也可以制造。

  2. 可对应小批量生产
    即使是小批量定制生产,也可以从最小批量100公斤起接受订单。(如需更少批量也可商议)

  3. 硬度调整
    由于是按订单生产,因此可以根据您的需求调节硬度。当然,除了常见的3/4H材质外,我们也可以灵活调整其他硬度。

  4. 表面
    材料表面可以选择光亮态(光泽)或亚光态(粗糙)。
