不锈钢

不锈钢简略图

这是不锈钢的简略图。用系统图表示了奥氏体系（如SUS304）、铁素体系（如SUS430）、马氏体系（如SUS420J2）和沉淀硬化系（如SUS631）。如果想了解不锈钢的一般特性的话，请从目录中进入。

相关产品的连接

弹簧用不锈钢　　无磁不锈钢　　

高耐腐蚀不锈钢　　沉淀硬化不锈钢　　

铁素体不锈钢　　
高强度＆高延展性不锈钢 JIN™ 系列　　

超微细粒钢 nanoSUS™ 系列　　

波纹管用材料　　刀具/刀片用材料

关于特性

钢种的特性列表

种类	钢种名	详细 ※连接是相关产品页面
奥氏体系列	SUS301 ※参考规格 JIS G4305, G4313	一般称为17-7不锈钢，与18-8不锈钢相比，铬和镍含量更低。由于奥氏体组织的不安定性，因此在经过冷轧加工之后会产生马氏体的变态，同时伴随加工硬化，使其具有非常高的强度。 弹簧用不锈钢　JIN™ 系列　nanoSUS™ 系列
	SUS304 ※参考规格 JIS G4305, G4313	在奥氏体系列中最广泛用的钢种，一般称为18-8不锈钢 弹簧用不锈钢　nanoSUS™ 系列
	SUS304L ※参考规格 JIS G4305	与SUS304相比，含碳量和含镍量低。具有良好的耐腐蚀性，特别是对抵抗晶间的腐蚀性尤为突出。而且退火状态的硬度较低，加工硬化性较小，因此也适合深拉伸加工。 波纹管用材料
	TOKKIN™ 305M ［特金独有产品］	在固溶热处理状态下属于非磁性，通过冷加工后会带有磁性。但非磁性钢SUS305与305M克服了上述问题。 无磁不锈钢
	SUS316 ※参考规格 JIS G4305	由于增加了镍和钼，因此属于是耐腐蚀性优良的材料。多用于拉伸加工用途。由于含碳量低而含镍量高，因此退火状态下硬度低，加工硬化性较小。 高耐腐蚀不锈钢
	SUS316L ※参考规格 JIS G4305	这是一种比SUS316含碳量更低、成型性和耐晶界腐蚀性更好的材料。 波纹管用材料　高耐腐蚀不锈钢　无磁不锈钢
沉淀硬化系列​	SUS631 （17-7PH） ※参考规格 JIS G4305, G4313	不仅具有18-8不锈钢的优良性能，还有通过热处理能提高强度的沉淀硬化型的钢种。这个是沉淀硬化钢种中最有代表性的材料。 波纹管用材料 　沉淀硬化不锈钢
	SUS632J1 （15-7PH） ※参考规格 JIS G 4313	SUS631在固溶化热处理状态下较软，便于多种加工，但需要进行中间硬化处理来使其硬化。 SUS632J1即使经过固溶化热处理，在室温下也已经变硬，随后只需进行一次时效硬化处理即可，省得加工。 波纹管用材料　沉淀硬化不锈钢
	TOKKIN™ 350 ［特金独有产品］	TOKKIN 350 是一种 Cr-Ni-Mo 系沉淀硬化型不锈钢。在固溶处理状态和退火状态下具有优良的加工性，并且通过热处理可获得高强度。 波纹管用材料　JIN™ 系列　沉淀硬化不锈钢
铁素体系列	SUS430 ※参考规格 JIS G 4305	在加工过程中不会像奥氏体系列材料一样发生变形，且容易加工，因此为不锈钢中最普及的钢种。比13铬系列含铬量大，具有较好的耐腐蚀性。 铁素体不锈钢
	FS-1 ［特金独有产品］	与SUS430相比 FS-1在很高硬度状态下具有优良的成型性，不易发生拉深断裂，可在高速下进行高精度的冲压加工。 铁素体不锈钢
马氏体系列	SUS420J2 ※参考规格 JIS G4305, G4313	通过淬火硬化及调节回火温度，使其的各种机械性能变得范围很广 。我司出货时，金相组织碳化物已完全球化，退火态材料会易于后续加工。 刀具/刀片用材料

化学成分

[mass%]

种类	钢种	C	Si	Mn	P	S	Cr	Ni	Mo	Fe	其他
奥氏体系列	SUS301	0.15 max	1.00 max	2.00 max	0.045 max	0.030 max	16.00-18.00	6.00-8.00	－	Bal.	－
	SUS304	0.08 max	1.00 max	2.00 max	0.045 max	0.030 max	18.00-20.00	8.00-10.50	－	Bal.	－
	SUS304L	0.030 max	1.00 max	2.00 max	0.045 max	0.030 max	18.00-20.00	9.00-13.00	－	Bal.	－
	TOKKIN™ 305M	0.09 max	0.60-1.00	1.40-1.80	0.045 max	0.030 max	18.00-19.00	12.00-13.00	－	Bal.	－
	SUS316	0.08 max	1.00 max	2.00 max	0.045 max	0.030 max	16.00-18.00	10.00-14.00	2.00-3.00	Bal.	－
	SUS316L	0.030 max	1.00 max	2.00 max	0.045 max	0.030 max	16.00-18.00	12.00-15.00	2.00-3.00	Bal.	－
沉淀硬化系列​	SUS631 (17-7PH)	0.09 max	1.00 max	1.00 max	0.040 max	0.030 max	16.00-18.00	6.50-7.75	－	Bal.	Al 0.75-1.5
	SUS632J1 (15-7PH)	0.09 max	1.00-2.00	1.00 max	0.040 max	0.030 max	13.50-15.50	6.50-7.75	－	Bal.	Cu 0.40-1.0 Ti 0.20-0.65
	TOKKIN™ 350	0.07-0.11	0.50 max	0.50-1.25	0.040 max	0.030 max	16.00-17.00	4.00-5.00	2.50-3.25	Bal.	N 0.07-0.13
铁素体系列	SUS430	0.12 max	0.75 max	1.00 max	0.040 max	0.030 max	16.00-18.00	0.60 max	－	Bal.	－
	FS-1	0.08 max	1.50-2.50	1.00 max	0.040 max	0.010 max	16.00-18.00	1.50 max	－	Bal.	－
马氏体系列	SUS420J2	0.26-0.40	1.00 max	1.00 max	0.040 max	0.030 max	12.00-14.00	0.60 max	－	Bal.	－
种类	钢种	C	Si	Mn	P	S	Cr	Ni	Mo	Fe	其他

[mass%]

最终状态

每个最终状态的概要

状态	最终状态（符号）	详细 ※连接是相关产品页面
退火	BA态加工	冷轧后进行光亮退火处理以达到最软状态，适用于高难度复杂加工的产品。
轻压延态加工	轻压延态	经退火后再进行轻度轧制处理，可获得适当的光泽和平滑度。虽然经过轧制后材料略有变硬，但其加工性能与BA态加工材料基本相当。特别是对于防止退火后的铁素体不锈钢中常见的“拉伸应变（Stretcher Strain）”现象也有显著效果。
	2B（光泽表面）
	2D（亚光表面）
压延状态 冷轧状态 ※根据轧制程度分类	R	退火后，根据希望的机械性能进行轧制加工以完成最终工序。轧制程度越高，得到的硬度和抗拉强度越高，但同时会增加方向性并降低延展性，从而使复杂加工变得更加困难。 弹簧用不锈钢│SUS301, 304, 631, 632J1, 420J2
	1/4H
	1/2H
	3/4H
	H
	EH
	SEH

表面的最终状态

光泽状态	这是用光泽轧辊进行冷轧处理，使表面呈现光亮状态的产品。
Dull（亚光）状态	使用粗糙表面的喷砂轧辊进行压延，将材料表面加工成亚光面。
抛光状态	根据用途与要求选用适当的磨料进行抛光从而达到连续性毛丝状的抛光花纹.

热处理性

淬火回火

马氏体型不锈钢可以通过淬火来硬化，但与碳钢相比，有以下不同之处。

1. 淬火温度高（标准温度为1000－1070℃)
2. 淬火性优良（即使在空气冷却下也会硬化。但需要一定的高温，并且硬度略低。）
3. 由回火而引起的硬度下降现象较少

各钢种的最高淬火硬度如下，对于高碳钢经过高温淬火后，低温回火处理特别有效。

钢种	最高淬火硬度［HV］	最高低温回火硬度［HV］
SUS420J2	580-640	590-670

沉淀硬化（时效效果）热处理

沉淀硬化型不锈钢是一种通过热处理可提高硬度的钢种。根据其材质，有些钢种一次热处理即可硬化，而有些则需要两阶段处理。有关沉淀硬化热处理的条件，请参阅下列页面。

沉淀硬化不锈钢

耐腐蚀性

像不锈钢等会形成钝化膜的钢种中，钝化膜被破坏的部分会出现小孔，因此称为点腐蚀。关于耐点腐蚀性的优劣，可以通过元素含量计算的点腐蚀指数（PRE）作为一个参考，各体系代表钢种的耐点腐蚀性趋势如下。
※由于通过调整成分或追加加工，有些钢种的耐腐蚀性得到了显著改善，详情请咨询。

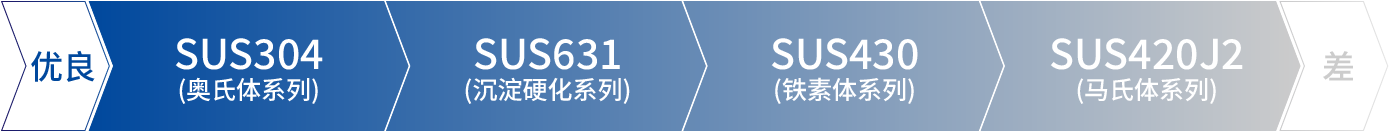

耐点腐蚀性（参考）

相关页面
