概要
グループリンク用途/制造范围
グループリンク钢种特性
グループリンク化学成分
グループリンク洁净度
グループリンク热处理
グループリンク热处理后的机械性能
グループリンクTOKKIN的优势
グループリンク相关页面
グループリンク生产基地
上海特金
台湾特金
特金总部
概要
在普通制造条件生产的一般钢材是在熔炼过程中无法避免混入一些非金属夹杂物。如果其成品用于质量要求很高环境下的话，往往会产生品质问题。 MB-1、M1F、M3F是把SK95为基础，为纺织针及纤维机械零部件开发出来的我司独有钢种。在熔炼过程调整化学成分并控制非金属夹杂物，提高清洁度。通过添加M、Cr、Mo等成分，并严格控制金相，可提高耐疲劳性，耐磨性等机械性能的材料。
主要用途
纺织针、纺织针相关零件、纤维机械零部件
制造范围
厚度： 0.10-2.0mm
宽度： 3.0-300mm ※300mm以上也可跟我们咨询。
长度：
钢种特性
您可以横向滚动查看。
| 状态 | 特性 |
|---|---|
| MB-1 ［特金独有产品］ | 纺织机械需长时间的连续的高速使用，所以MB-1是敝司以高耐久性为目标而开发的钢种。相对于转炉炼钢，MB-1有更高的洁净度及更严格的金相组织控制，因此，耐疲劳性及耐磨耗性也更好。 |
| M1F ［特金独有产品］ | 以SK95为基础，添加微量的复合碳化物形成元素，既提高耐磨性，又保持跟SK95相同的加工性。此外，比SK95控制得更低的P、S含量实现更高的洁净度，以提高耐久性。 |
| M3F ［特金独有产品］ | 这是一种通过提高Cr和Mn含量以增强耐磨性的钢种，比M1F更优。 |
化学成分
您可以横向滚动查看。
[mass%]
| 钢种 | C | Si | Mn | P | S | Cr | Fe | Mo | 其他 |
|---|---|---|---|---|---|---|---|---|---|
| MB-1 | 0.95-1.05 | 0.15-0.35 | 0.50-0.70 | 0.010 max | 0.005 max | 0.30-0.45 | Bal. | 0.050 max | V 0.050 max |
| M1F | 0.90-1.00 | 0.15-0.35 | 0.35-0.50 | 0.030 max | 0.007 max | 0.20-0.30 | Bal. | 0.01-0.02 | |
| M3F | 0.90-1.00 | 0.15-0.35 | 0.40-0.55 | 0.030 max | 0.007 max | 0.30-0.40 | Bal. | 0.01-0.02 | |
| SK95（参考） | 0.90-1.00 | 0.10-0.35 | 0.10-0.50 | 0.030 max | 0.030 max | 0.30 max | Bal. | － | Cu 0.25 max |
洁净度
JIS G0005：用显微镜试验方法（点算式）的特殊钢非金属夹杂物的清洁度为如下表。
| 钢种 | dT |
|---|---|
| MB-1 | 0.008 |
| M1F | 0.021 |
| M3F | 0.021 |

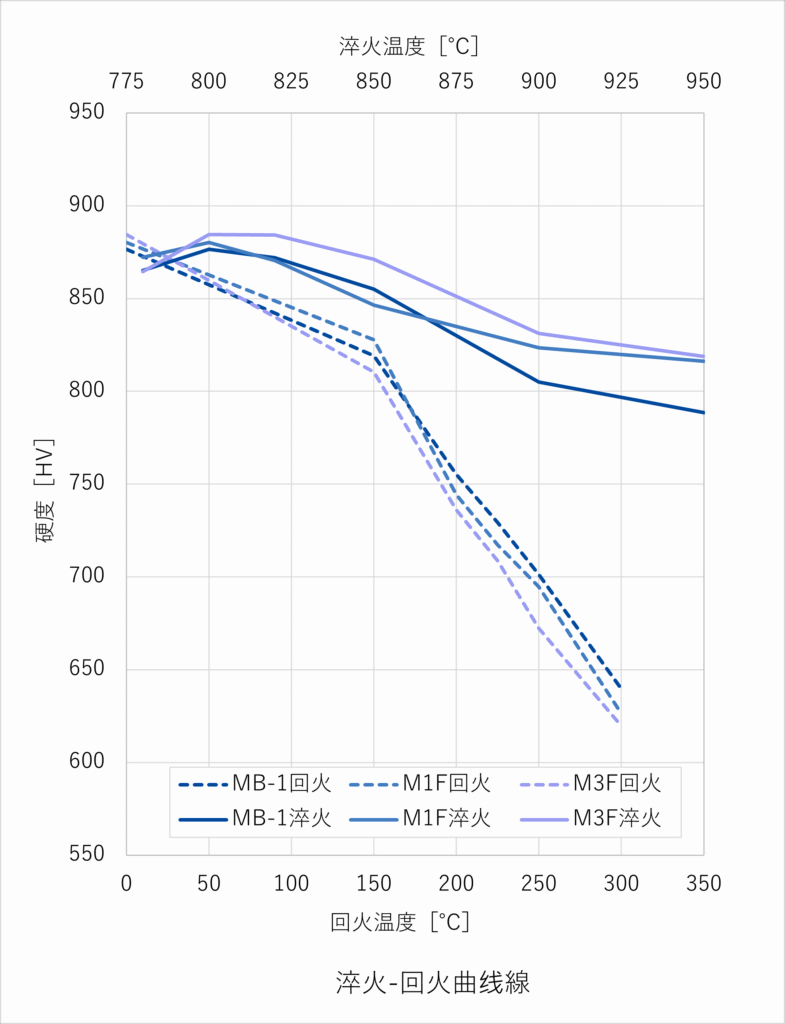

热处理｜淬火回火
每个钢种的标准淬火条件为如下表。
| 钢种 | 淬火温度 | |
|---|---|---|
| 油冷 | 水冷 | |
| MB-1 M1F M3F | 780-850℃ | 760-820℃ |
热处理后的机械性能
硬度和抗拉强度
通常热处理（淬火及回火）之后的标准饥饿性能为如下图。
| 钢种 | 硬度［HV］ | 抗拉强度［MPa］ |
|---|---|---|
| MB-1 M1F M3F | 550-700 | 1765-2155 |
TOKKIN的优势
我司能够对应以下服务。
- 少批量 哪怕是订制，我们的起订量为100kg。（如果需要更少一点的话，我们还能协商。）
- 硬度调整 由于订制，我们能够调整客户所需求的硬度。
- 表面 您可以选择光泽状态或者亚光状态。
