电阻材料、电热材料

主要用途

电阻器、加热器、片状加热元件 等

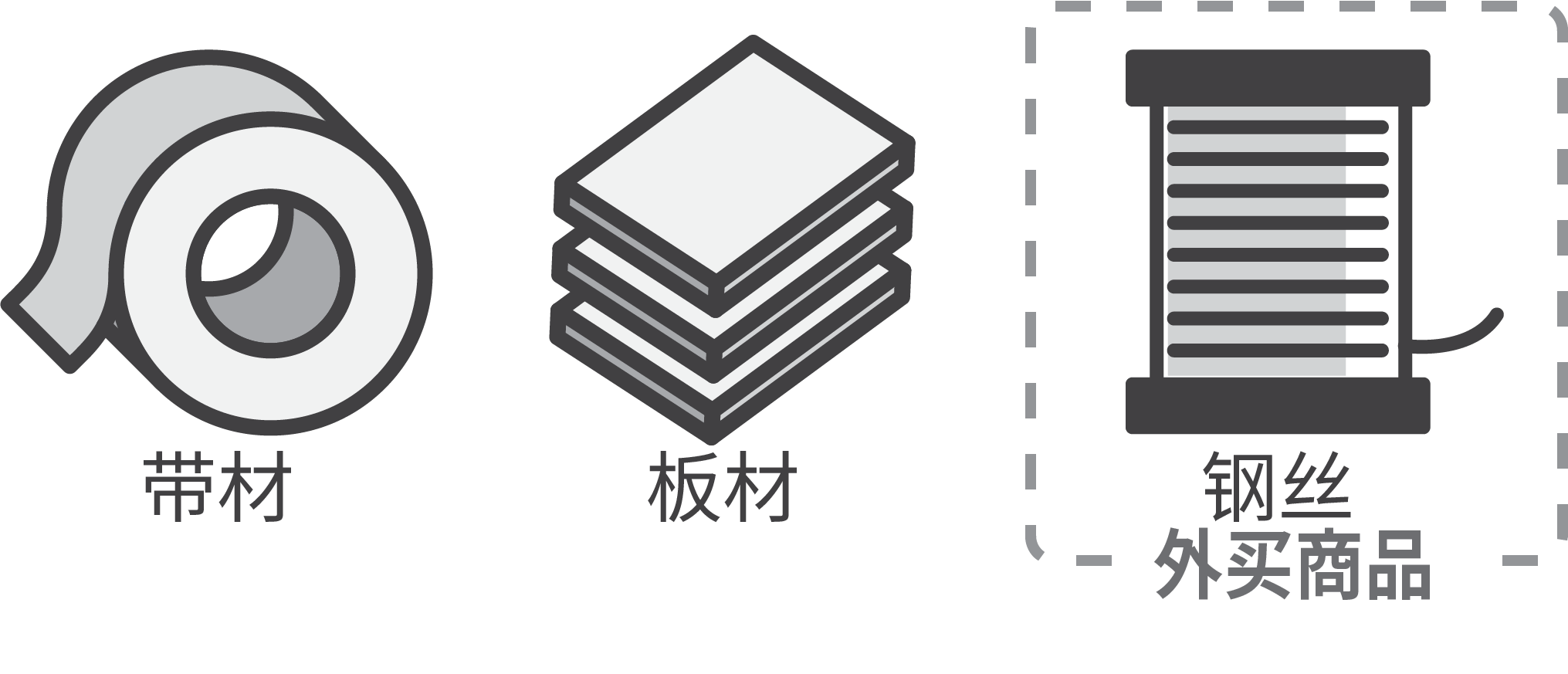

可以提供的形状

---

电阻材料

产品列表和特性一览

TOKKIN称呼	产品名称	特性代表值				特征
		体积电阻率 ［μΩ・m］	电阻温度系数 ［ppm/K］	硬度 ［HV］	磁性
NCH-1	电阻材料 镍铬合金	1.08	50 ［23～100℃］	250 max	无	高电阻材料。电阻温度系数小，耐热性及耐腐蚀性强的优良电阻材料。 （NCH-2比NCH-1更优）焊接性较差，但比NCH-1更优的耐蚀材料。
NCH-2		1.12	150 ［23～100℃］	250 max	无
EVANOHM™ R※1	ー	1.33	约25 ［-65～125℃］	220 max	无	高电阻材料。电阻温度系数优良，性能最优良的电阻材料。
CN30	电阻材料 铜镍合金	0.30	约180 ［20～105℃］	120 max	无	中等电阻材料。电阻温度系数比较小，成型加工性和焊接性良好。
CN49		0.49	-80～40 ［20～105℃］	120 max	无
MANGANIN®※2	电阻材料 铜锰合金	0.44	±20 ［20～50℃］	120 max	无	中等电阻材料，耐腐蚀性和抗氧化性较差，但成型加工性和焊接性能良好。
ZERANIN®※2 30	ー	0.29	±10 ［20～60℃］	120 max	无	低电阻材料。适合用于高功率型电流检测用途，成型加工性和焊接性能良好。
TJR-1 （不锈钢系列）	ー	1.42	±50 ［25～125℃］	250 max	有	高电阻材料。抗高温氧化性良好的铁素体系不锈钢，可用来替代FCH-1 。

※1 EVANOHM™ 是 Carpenter Technology Corporation的注册商标。
※2 MANGANIN^® 和 ZERANIN^® 是 Isabellenhütte Heusler GmbH & Co. KG的注册商标。

规格

各规格与本材料相同或相近的项目，请作为参考利用。

主要成分	TOKKIN称呼	其他称呼	规格
			德国DIN	中国GB	日本JIS
Ni-Cr 系列	NCH-1	ISA-CHROM 80	NiCr8020	2080 Cr20Ni80	GNC108R
	NCH-2	ISA-CHROM 60	NiCr6015	1560 Cr15Ni60	GNC112R
Ni-Cr-Al 系列	EVANOHM™ R※1	ISAOHM	NiCr20AlSi	ー	ー
Cu-Ni 系列	CN30	ISAZIN	CuNi23Mn	B25	GCN30R
	CN49	ISOTAN	CuNi44	6J40	GCN49R
Cu-Mn-Ni 系列	MANGANIN®※2	MANGANIN	CuMn12Ni	6J12 6J13	GCM44
Cu-Mn-Sn 系列	ZERANIN®※2 30	ZERANIN 30	CuMn7Sn	6J8	ー
Fe-Cr-Al 系列	TJR-1 （不锈钢系列）	Resistohm	CrAl205	0Cr20Al5	GFC142

※1 EVANOHM™ 是 Carpenter Technology Corporation的注册商标。
※2 MANGANIN^® 和 ZERANIN^® 是 Isabellenhütte Heusler GmbH & Co. KG的注册商标。

化学成分

[mass%]

TOKKIN称呼	合金牌号	C	Si	Mn	Cu	Al	Cr	Ni	Sn	Fe	其他	密度 ［g/cm3］
NCH-1	GNC108	0.15 max	0.75-1.6	2.5 max	ー	ー	19-21	77 min	ー	1.0 max	ー	8.4
NCH-2	GNC112	0.15 max	0.75-1.6	1.5 max	ー	ー	15-18	57 min	ー	Bal.	ー	8.3
EVANOHM™ R※1	ー	ー	1	1	2	2.5	20	73.5	ー	ー	ー	8.1
CN30	GCN30	ー	ー	1.5 max	ー	ー	ー	20-25	ー	ー	Cu+Ni+Mn 99 min	8.9
CN49	GCN49	ー	ー	0.5-2.5	ー	ー	ー	42-48	ー	ー	Cu+Ni+Mn 99 min	8.9
MANGANIN®※2	GCM44	ー	ー	10-13	ー	ー	ー	1-4	ー	ー	Cu+Ni+Mn 98 min	8.4
ZERANIN®※2 30	ー	ー	ー	7	Bal.	ー	ー	ー	2.3	ー	ー	8.5
TJR-1 （不锈钢系列）	ー	0.015 max	1.0 max	1.0 max	ー	4.5-6	19-21	ー	ー	Bal.	ー	7.3

※1 EVANOHM™ 是 Carpenter Technology Corporation的注册商标。
※2 MANGANIN^® 和 ZERANIN^® 是 Isabellenhütte Heusler GmbH & Co. KG的注册商标。

关于规格：调整导体电阻值

可以调整到您希望的导体电阻值。
即使是相同材料，导体电阻值也会因产品尺寸（板厚、板宽）以及产品的软化程度（调质）而变化。
本公司通过控制这些因素，可以实现高精度的导体电阻值。

■体积电阻率与导体电阻值的区别

• 体积电阻率是材料固有的物理性质，单位为μΩ·m，会受到每批熔炼成分差异的影响。
• 导体电阻值是绕线产品每米长度的电阻值，单位为Ω/m。

【体积电阻率（ρ）与导体电阻（R）的关系】

　
ρ  ：体积电阻（μΩ・m）
t   ：厚度（mm）
w ：宽度（mm）

TOKKIN的优势

我们公司的电阻材料的优势为如下。

1. 可以调整导体电阻值
   即使是相同的材料，由于溶解批次或调质的不同，体积电阻率也会有所差异，因此我们公司在工艺中通过测量电阻值并调整板厚，从而保证高精度的导体电阻值。
2. 可保证电阻温度系数（TCR）
   这取决于材料，但我们可以根据您的要求保证电阻温度系数（TCR）。
   【保证示例】Zeranin30 ：20～60℃ ±10ppm
3. 保证高精度的厚度公差。
   在电阻材料中，材料厚度的差异会影响电阻值。我司靠着多年积累的压延技术，保证高精度的材料厚度公差。
4. 小批量服务
   关于电阻材，我司平时能提供50公斤以上的小批量订单。
   ※对于试作材等少于50公斤的案件，我们还能灵活对应，请及时跟我们商量。
5. 可制造极薄的箔材。
   可制造最薄厚度为0.002mm（2μm）。我们会满足市场对更小型、更薄型产品的需求。
   ※最薄厚度是根据材质会变。请及时跟我们联系。
6. 可以调节硬度。
   通过冷轧和热处理的组合，可以调整到您所需的硬度。

---

电热材料

产品列表和特性一览

TOKKIN称呼	产品名称	特性代表值				特征
		体积电阻率 ［μΩ・m］	最高使用温度 ［℃］	硬度 ［HV］	磁性
NCH-1	电热材料 镍铬合金	1.08	1100	250 max	无	抗氧化性高和高温强度高。 最好避免在硫酸气体或高温高湿，还原性气氛的环境下使用。
NCH-2		1.12	1000	250 max	无
FCH-1	电热材料 铁铬合金	1.42	1200	250 max	有	适合在高温环境下使用。 抗氧化性良好，但高温强度不如NCH系列。
FCH-2		1.23	1100	250 max	有
CN5	电热材料 铜镍合金	0.05	300	120 max	无	低电阻材料。可使用的温度范围低，但成型加工性和焊接性能良好。
CN10		0.10	300	120 max	无
CN15		0.15	400	120 max	无
TJH-1 （不锈钢系列）	ー	1.42	1200	250 max	有	抗高温氧化性良好的铁素体系不锈钢，可以替代FCH-1。(可降低成本)

规格

各规格与本材料相同或相近的项目，请作为参考利用。

主要成分	TOKKIN称呼	其他称呼	规格
			德国DIN	中国GB	日本JIS
Ni-Cr 系列	NCH-1	ISA-CHROM 80	NiCr8020	2080 Cr20Ni80	NCHRW1
	NCH-2	ISA-CHROM 60	NiCr6015	1560 Cr15Ni60	NCHRW2
Cu-Ni 系列	CN5	ALLOY 30	CuNi2	ー	GCN5R
	CN10	ALLOY 60	CuNi6	B5	GCN10R
	CN15	ALLOY 90	CuNi10	BFe10-1-1	GCN15R
Fe-Cr-Al 系列	FCH-1	Resistohm	CrAl255	0Cr25Al5	FCHRW1
	FCH-2	ー	ー	ー	FCHRW2
	TJH-1 （不锈钢系列）	Resistohm	CrAl205	0Cr21Al6	FCHRW1

化学成分

[mass%]

TOKKIN称呼	合金牌号	C	Si	Mn	P	S	Al	Cr	Ni	Fe	其他	密度 ［g/cm3］
NCH-1	NCHRW1	0.15 max	0.75-1.6	2.5 max	ー	ー	ー	19-21	77 min	1.0 max	ー	8.4
NCH-2	NCHRW2	0.15 max	0.75-1.6	1.5 max	ー	ー	ー	15-18	57 min	Bal.	ー	8.3
FCH-1	FCHRW1	0.1 max	1.5 max	1.0 max	ー	ー	4-6	23-26	ー	Bal.	ー	7.2
FCH-2	FCHRW2	0.1 max	1.5 max	1.0 max	ー	ー	2-4	17-21	ー	Bal.	Cu+Ni+Mn 99 min	7.4
CN5	GCN5	ー	ー	1.0 max	ー	ー	ー	ー	0.5-3	ー	Cu+Ni+Mn 99 min	8.9
CN10	GCN10	ー	ー	1.0 max	ー	ー	ー	ー	4-7	ー	Cu+Ni+Mn 98 min	8.9
CN15	GCN15	ー	ー	1.0 max	ー	ー	ー	ー	8-12	ー	ー	8.9
TJH-1 （不锈钢系列）	ー	0.015 max	1.0 max	1.0 max	0.04 max	0.03 max	4.5-6	19-21		Bal.	ー	7.3

关于规格：发热体的设计

发热量由产品尺寸（厚度、宽度）、体积电阻率（ρ）、电阻增加系数决定。
我们可以根据您的需求提供适合的材料类型及尺寸，请告诉我们您的具体要求。

【发热量（Q）与体积电阻率（ρ）、电阻增加系数的关系】

　
R  ： 电阻（Ω）
ρ  ： 与体积电阻率（μΩ・m）
k  ： 阻力增加系数
I   ： 电流（A）
T  ： 时间（sec.）
t   ：厚度（mm）
w ：宽度（mm）

TOKKIN的优势

我们电热材料的特点为如下。

1. 我们会保证高精度的板材厚度公差。
   在电阻材料中，材料厚度的差异会影响电阻值。我司靠着多年积累的压延技术，保证高精度的材料厚度公差。
2. 小批量服务
   关于电阻材，我司平时能提供50公斤以上的小批量订单。
   ※对于试作材等少于50公斤的案件，我们还能灵活对应，请及时跟我们商量。
3. 可制造极薄的箔材。
   可制造最薄厚度为0.002mm（2μm）。我们会满足市场对更小型、更薄型产品的需求。
4. 可以调节硬度。
   通过冷轧和热处理的组合，可以调整到您所需的硬度。
